Montage Vesta Pro

Il faut une boite de pellicule photo noir de chez fuji (adaptation exacte dans le coulant 31.75),
un stabilo de marque Ofrex ( diamètre = 11mm) et
bien sur une Vesta pro.

Un cutter et une lime sont les outils nécessaires.

Eloigner la caméra pour éviter les poussières.

Percer un trou dans le fond de la boite pellicule photo de 11mm (diamètre de l'arrière du stabylo)
On peut percer avec un tournevis fin puis agrandir  avec un tournevis de diamètre plus important.
Le trou doit être parfaitement centré.

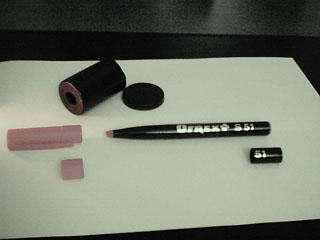

Découper le rebord de la boite pellicule photo.

Découper au cutter le début du capuchon (15 mm).
Limer l'intérieur du tube pour retirer en partie les renforts.

Découper au cutter la fin du tube noir du stylo
sur 21 mm.

Limer au niveau des différentes découpes pour obtenir des bords nets.

Nettoyer ces éléments dans l'eau pour retirer toutes les poussières et essuyer.

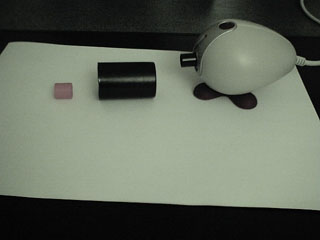

Dévisser l'objectif de la caméra.

Prendre le morceau de stylo noir et le visser doucement à la place de l'objectif. Il faut tenir le tube noir bien dans l'axe du capteur CCD.
Le plastique du stylo est plus mou que le pas de vis de la caméra et l'on obtient un filetage sur ce tube noir.
Il faut visser jusqu'à ce que le tube sorte de 10 mm
de la caméra.

Positionner le boitier pellicule photo sur ce tube .
Il faut que ça force un peu.

Enfiler le tube obtenu à partir du capuchon sur le tube noir et forcer légèrement.
Il doit se clipser comme un capuchon sur un feutre.

Le tout doit être bien fixe.

Attention au démontage; Prenez 2 morceaux de plastique rigide pour prendre appuie entre la caméra et le boitier pellicule photo pour déclipser le tube du capuchon.

Je pense qu'il faut retirer le support photo pour éviter que le poids de la caméra force de trop sur ce montage.

Et voilà un montage en kit démontable à volonté.
A vos aspirateurs à photons ....

Caméra kodak DVC325 utilisé pour la présentation
