Un Photo scope ??? Quel est cette chose étrange ?
En fait, il s'agit d'une dénomination des appareils photo numériques.
L'ère du numérique est là même s'il ne remplace pas la photographie argentique.
En fait, les utilisations sont assez différentes.
Vous êtes de plus en plus nombreux à acquérir ces photo scopes qui sont destinés à plusieurs
usages et notamment en astronomie.

Sur la plupart des appareils , il est impossible de retirer l'objectif et
le montage qui vient immédiatement à l'esprit c'est une adaptation en mode afocale .
C'est à dire que l'on photographie ce que l'on voit à l'oculaire .

Les adaptateurs vendus sont très cher (>100 Euros) et j'ai décidé de réaliser mon propre
adaptateur qui me revient à moins de 10 Euros.

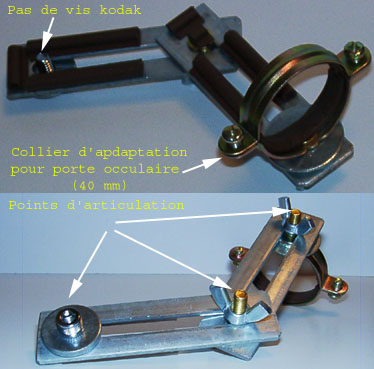

Cet adaptateur permet de maintenir le photo scope par le pas de vis Kodak et le collier tient l'oculaire qui sera placé sur le télescope.

Ce montage est réalisé pour un Casio QV2800 mais il est
relativement standard.
Le point à vérifier est la longueur des  tiges d'aluminium fenêtrée qui sont de 10 cm dans le cas présent.
J'ai trouvé ces tiges au rayon gouttières et j'ai scié l'angle droit.
Elles sont articulées par un écrou papillon afin de régler
la distance entre l'appareil et l'oculaire.
A une extrémité d'une des tiges se trouve une vis au pas
kodak (vis de ma monture Great Polaris) et à l'autre on
trouve le collier fixé avec un écrou papillon pour régler
le positionnement sur la tige.

J'ai collé sur les tiges et le collier de l'isolant pour fenêtre afin de ne pas endommagé le photoscope et pour maintenir l'oculaire.

J'ai également d'autres colliers avec des diamètres inférieurs pour des oculaires plus petits.
Le collier de 40 mm est fait pour un oculaire Meade de 20 mm.

Voici mon premier adaptateur spécifique à mon CASIO QV2800.
Il s'agit d'une version tupperware (anti humidité).
Cette boite (15,5 cm * 8,5 cm *7,5 cm)   a été trouvée chez
IKEA.

Le couvercle est ouvert pour laisser le passage pour les connexions (télécommande, electricité, PC).
L'ouverture à l'arrière permet de voir l'écran LCD du CASIO.

A l'avant , j'ai percé un trou d'un diamètre (un peu juste) d'une boite de pellicule photo (31,75). J'ai découpé le fond de cette boite et la collerette s'appuie contre la paroi
du tupperware.

Ensuite, il suffit d'insérer le CASIO ci-dessous et de le caler à l'aide d'un gros joint pour robinet et le tour est jouer.
