Astronomie - modification de la Camera Sony EXView 2005XAL pour le ciel profond

Modification de la camera SONY EXview 2005XAL Sommaire

La première impression lorsque l'on a la caméra entre les mains , c'est houlala. Elle est très petite . La base fait 2 cm par 2 cm.

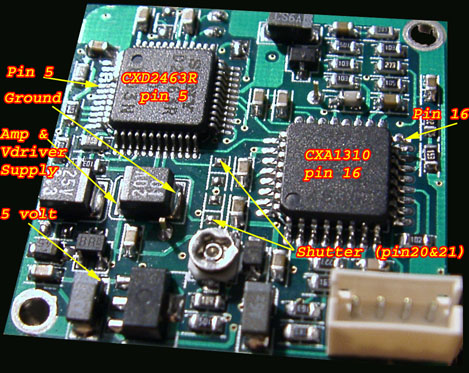

	Voici la zone de travail la plus délicate. Installez vous confortablement en bloquant le circuit. Il vous faudra au moins une loupe X2 et un bon éclairage.
	Levez la patte 5 du CXD2463R en chauffant le haut de la patte et en faisant levier entre la patte 4 & 5 avec une aiguille. laissez la patte à l'horizontal et n'essayez pas de la monter plus haut sous peine de rupture. Le plus dur est fait.
	Faites la même chose avec la patte 16 du CXA1310. Ne souder pas de suite les fils car il y a d'autres opérations à réaliser de l'autre coté du circuit.

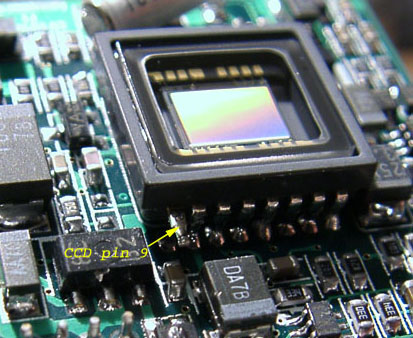

	Vous devez lever la patte 9 du CCD avec des chauffes n'excédant pas 2 secondes. Utilisez la même technique que ci-dessus.
	prenez du fil à wrapper que vous étamerez avant l'opération de soudure. positionnez le fil et chauffez le. Le peu d'étain soudera l'ensemble
	Souder rapidement (<= 2 secondes) un fil à wrapper sur la patte 2 du CCD.
	Les flèches indiquent les points de colles sur les composants pour maintenir les fils. Cela évitera d'arracher les soudures par accident.

	Cliquez sur l'image pour agrandir. Il reste maintenant à souder les 6 fils sur le circuit. En mettant une fine pellicule d'étain sur le fil à wrapper puis en positionnant le fil correctement (stable), il ne reste plus qu'à le chauffer et la soudure est impeccable. j'ai collé les fils sur divers composants pour éviter d'arracher les soudures. Le positionnement des fils m'a permis un passage simple au remontage de la caméra.

	Voici la caméra remontée. J'ai profité des 2 trous d'origine pour le passage des 8 fils. Du coup, je n'ai pas eu besoin de réaliser un passage sur le côté comme a fait Etienne Bonduelle. vue que j'ai utilisé du fil à wrapper blanc, je les ai colorié avec des feutres pour le repérage.

	Cliquez sur l'image pour agrandir. Voici le schéma de montage de la camera et des relais reed ainsi que le potentiomètre. Commencons par le potentiomètre. Lorsqu'il est sur off, B - C sont en contact et A- B ne sont pas en contact et sur ON c'est le contraire. Les relais reed (en bleu) ont une forme 1C. A = contact au repos B = 12 volt C = fil de control D = contact commun E = contact actif Sur le plan , ils sont vus du dessus avec l'encoche à gauche. Sur la prise d'origine de la caméra , le fil jaune correspond à la vidéo, le rouge au 12 volt, le noir au 0 volt et le blanc (audio) n'est pas utilisé. Dans ce montage, il est important de réduire au maximum la distance entre la caméra et les relais pour le fil CCD Pin 2 et le fil CCD Pin 9 afin d'éviter les parasites. Du coup, j'ai entouré de scotch les relais pour les maintenir et pour éviter des contacts avec d'autres parties métalliques. Notez sur les diodes 1N4148, le sens avec le tiret noir à mettre du bon côté.

	Ensuite, il faut usiner la boite (1063cm) en alu. Un trou pour le capteur, un passage pour la DB9 et un pour le potentiomètre. et voici le résultat. Notez les 2 vis sur l'avant. J'ai repris l'idée d'Etienne Bonduelle pour fixer la caméra avec une plaque à l'arrière de celle-ci fixée grâce à ces vis.

Thierry Lambert mise à jour : 30-12-2002 © T.LAMBERT (2001-2002)
