Modification de l'interface WIN TV USB
                                                                                                       Sommaire

J'ai utilisé l'interface WIN TV USB modèle 565 de chez HAUPPAUGE qui permet de transformer un signal vidéo pour être lu comme une webcam par un ordinateur via un port USB.
L'ouverture du boîtier se fait par de simples pressions.

5 fils seront à souder.

Il faut repérer le composant (100 pattes environ) USB live NT1004.

Il faudra souder un fil sur la patte 71 pour permettre la synchronisation entre les
poses et la capture des images.

Voici l'endroit que j'ai choisi pour souder le fil.
Je l'ai collé sur le composant GLT44....

On apercoit à gauche le cable USB.

Sur la face opposée, nous pouvons souder un fil sur le 5 volt et un sur le 0 volt pour alimenter la gestion électronique.

j'ai également collé les fils en haut à droite.

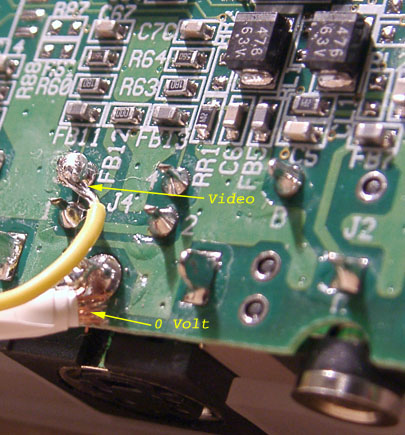

J'ai choisi de souder directement sur le circuit sous la prise SVideo le fil video et sa masse (0 Volt).

J'ai laissé un connecteur Svideo - RCA sur le boîtier pour m'éviter des parasites.





Une vue d'ensemble

Et voila , vous pouvez refermer le boitier WIN TV USB.

ps: j'ai limé le carter plastique sous la prise SVideo pour éviter qu'il y ait une pression sur le câble
vidéo. J'ai récupéré un bout du cable d'origine de la caméra.
